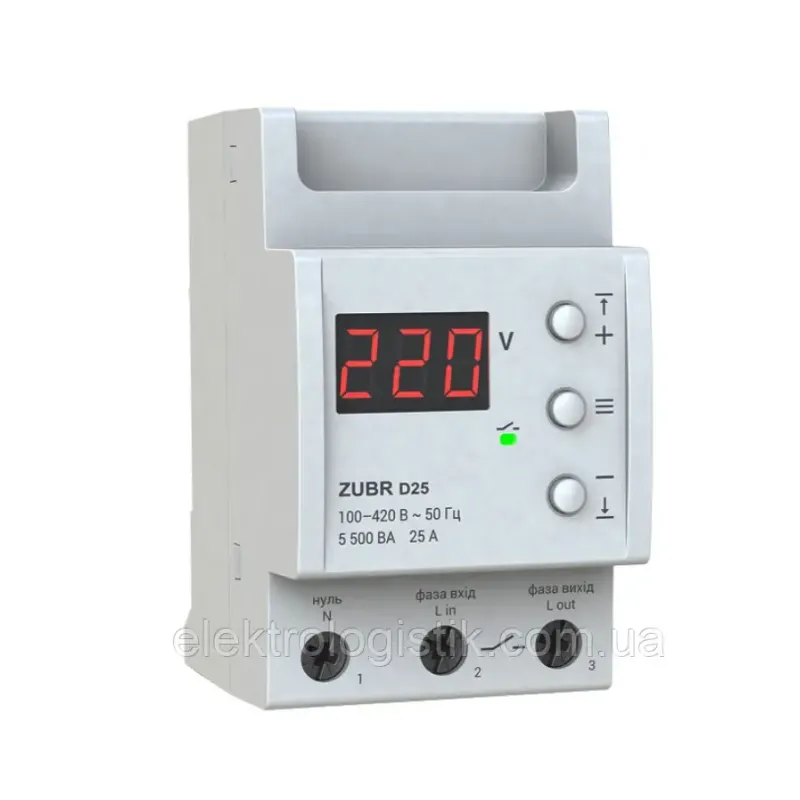

Цифрове реле напруги Зубр 25A на дінрейку однофазна ZUBR D25 код П8550

Реле контролю напруги 25 А ZUBR D25

Реле контролю напруги 25 А ZUBR D25 призначене для захисту електрообладнання від перепадів і відхилень напруги мережі 220 Вольтів від заданих параметрів.

Якість напруги мережі має відповідати державним стандартам і дорівнювати 220 Вольтів із незначними відхиленнями. На цю напругу орієнтуються виробники побутової техніки. Але реальна напруга, зазвичай, не завжди відповідає реальності. Можуть бути перепади напруги від 160 до 380 Вольтів. Це відбувається через такі причини:

обрив і потрапляння нульового дроту на одну з фаз (більше це поширена в приватному секторі);

перекос фаз;

застаріле обладнання підстанції.

Основний перелік електрообладнання, яке захищає реле контролю напруги 25 А ZUBR D25, це холодильники, телевізори, комп'ютери, відеотехніка.

Технічні характеристики:

Параметри напруги — верхній рівень 220 — 280 В; нижній рівень 120 — 210 В

Час вимкнення за підвищеної напруги — не більш ніж 0,05 сек.

Час вимкнення за зниженої напруги — не більш ніж 1.2 сек.

Номінальний струм — 25 А (макс. струм 32 А впродовж 10 хв)

Напруга живлення — не менш ніж 100 В; не більш ніж 400 В

Габаритні розміри — 70х85х53 мм

Переріз під'єднуваного дроту не більш ніж 16 мм2

Кількість увімкнень під навантаженням — 10000 циклів

Кількість увімкнень без навантаження — 100000 циклів.

Реле контролю напруги 25 А ZUBR D25 встановлюється всередині приміщень. Вкрай чутливий до потрапляння на нього води, тому встановлюється якнайдалі від джерел водопостачання. Якщо реле контролю напруги 25 А ZUBR D25 встановлюється у ванній кімнаті або туалеті, то щиток має бути IP55. Встановлюється на стандартну DIN-рейку.

Прилад монтується й під'єднується після встановлення та перевірки навантаження.

Для захисту від короткого замикання перед ним необхідно встановити автоматичний вимикач, розрахований на 25 А.
